Měření a výpočet objemu kulatiny (kmenů) v lesnictví ČR
Úvod
Přesné měření objemu dřeva je v českém lesnictví klíčové pro spravedlivé obchodování a efektivní hospodaření s lesními zdroji. Umožňuje správné fakturování vytěžené kulatiny mezi dodavateli a odběrateli, optimalizuje dopravu a poskytuje podklady pro certifikaci původu dřeva a legální těžbu. Zároveň je základem pro evidenci těžeb v rámci trvale udržitelného hospodaření – lesníci musejí znát objem vytěženého dřeva kvůli dodržení limitů a plánů péče o les. Vzhledem k různým metodám a jednotkám se musí jasně rozlišovat, zda se uvádí objem dřeva bez mezer, nebo objem zahrnující i mezery mezi kusy dřeva. Proto v ČR existují normy a pravidla, která sjednocují postupy měření, aby se předešlo nepřesnostem a sporům.
Například státní podnik Lesy ČR vyžaduje, aby dodávané dříví bylo měřeno dle doporučených pravidel pro měření a třídění dříví v ČR, což je při potvrzení dodacího listu závazně stvrzeno a pozdější námitky k objemu nejsou uznány.
Metody výpočtu objemu kulatiny
Pro výpočet objemu kulatiny, tedy surových kmenů nebo výřezů, se používají klasické lesnické vzorce. Ty vycházejí z idealizovaného geometrického tvaru kmene a z několika snadno zjistitelných rozměrů, zejména průměru, případně plochy průřezu, a délky výřezu. Mezi nejznámější metody patří Huberův, Smalianův a Newtonův vzorec.
Huberův vzorec – Objem V se počítá jako plocha průřezu uprostřed délky výřezu násobená délkou výřezu. Prakticky se změří středový průměr kmene, nejčastěji v polovině délky, a vypočte se průřezová plocha, která vynásobená délkou dává výsledný objem. Huberova metoda je jednoduchá a v praxi velmi rozšířená v ČR i Evropě. Má obecně vysokou přesnost a dobře funguje pro rovné, pravidelné kmeny.
Smalianův vzorec – Vychází z průměrů na obou koncích výřezu. Objem se stanoví jako průměr ploch čelních průřezů silného a tenkého konce krát délka výřezu. Smalianova metoda bývá praktická, pokud lze snadno změřit průměry obou čel, například při manuálním měření jednotlivých výřezů. Oproti Huberovi má tendenci mírně nadhodnocovat objem u zúžených kmenů.
Newtonův vzorec – Kombinuje oba přístupy a přidává jim váhu. Bere v úvahu plochu průřezu na začátku, uprostřed a na konci výřezu a počítá objem jako:
Newtonova metoda je teoreticky nejpřesnější, ale v praxi je časově náročnější, protože vyžaduje měřit i středový průměr navíc k oběma čelům. Proto se používá spíše pro vědecké účely nebo jako referenční metoda pro ověřování přesnosti jednodušších vzorců.
Metody používané v ČR podle ČSN: V České republice se tradičně prosadila Huberova metoda ve spojení s měřením středového průměru v kůře. Česká technická norma ČSN 48 0009 obsahuje objemové tabulky kulatiny bez kůry právě na základě středové tloušťky měřené v kůře. Alternativně norma ČSN 48 0008 umožňovala určit objem výřezu z průměru na tenčím konci a jeho délky. V současnosti se ale přechází na jednotný systém měření dle doporučených pravidel a evropských norem, který preferuje středový průměr pro přesnost a mezinárodní srovnatelnost.
Jednotky objemu dřeva
Kubický metr (m³) – základní jednotka objemu, odpovídá krychli o hraně 1 m. V lesnictví se běžně používá pro vyjádření objemu kulatiny nebo řeziva. Hovorově se mu říká kubík.
Kubický metr pod kůrou (m³ pb) – objem dřeva bez kůry. To je nejčastější způsob udávání objemu surového dříví v obchodních vztazích.
Kubický metr nad kůrou (m³ nk) – objem dřeva včetně kůry. Uvádí se méně často a používá se zejména ve specifických kontextech, například při vahovém prodeji.
Plnometr (PLM) – 1 m³ plné dřevní hmoty bez jakýchkoli mezer. V podstatě odpovídá m³ pod kůrou čistého dřeva.
Prostorový metr (PRM) – jednotka objemu používaná hlavně u palivového dříví a při měření dřeva v hráních. Jeden prostorový metr představuje krychli 1 × 1 × 1 m vyplněnou naskládaným dřevem, přičemž mezi jednotlivými poleny či výřezy jsou i vzduchové mezery.
U prostorového metru rovnaného tvoří dřevo zhruba 60–75 % objemu. U prostorového metru sypaného může dřevo tvořit jen kolem 40 % objemu. Převodní koeficienty mezi prostorovými metry a plnometry se liší dle druhu sortimentu, délky polen a pečlivosti skládání, a proto je vždy nutné upřesnit, jaká jednotka se používá.
Normy a legislativa v měření dříví
České technické normy a navazující předpisy podrobně upravují, jak se má dříví měřit a klasifikovat. V ČR byla v roce 2002 vydána sektorová dohoda Doporučená pravidla pro měření a třídění dříví v České republice, která zavádí jednotný systém měření. Z právního hlediska byla klíčová také vyhláška MZe č. 391/2003 Sb., která stanovila podrobnosti o označování, měření a klasifikaci dříví.
Tato pravidla například určují, že tloušťka se měří uprostřed délky výřezu nebo na čepu, že naměřené rozměry se zaokrouhlují směrem dolů na celé centimetry a délky na decimetry, a že u měření v kůře se musí provést přiměřená srážka na kůru.
Česká republika také převzala evropské normy řady EN 1309, EN 1310, EN 1311 a další. Certifikační systémy PEFC a FSC navíc kladou důraz na řádnou evidenci vytěženého dříví a přesné měření je tak součástí transparentního sledování původu dřeva.
Měřicí nástroje a technologie

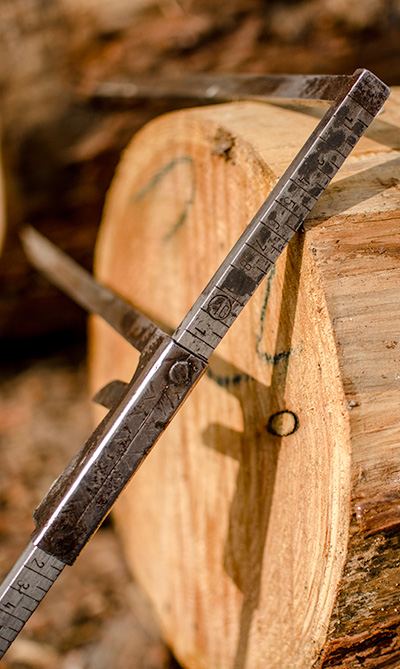

Tradiční nástroje: V lese a na skládkách dříví se k měření kulatiny používají jednoduché, ale osvědčené pomůcky. Základem je lesnický metr pro měření délek kmenů a výřezů a lesnická průměrka pro měření průměrů. Ke zjištění tloušťky kůry se používá kůroměr nebo přírůstový nebozez. Na manipulačních skladech lze využívat i měřicí rámy, které snímají profily klád a počítají jejich objem.
Moderní technologie: V posledních letech zažívá měření dříví inovace díky digitálním technologiím. Harvestory mají ve své hlavici integrované měření délky a průměru, palubní počítač vypočítá objem každého výřezu a ukládá data. Na skladech se uplatňují 3D skenery a LiDAR technologie.
Stále větší význam mají mobilní aplikace a digitální kalkulátory. Pro terénní evidenci, soupisy a záznamy kulatiny můžete využít Záznamník. Pro měření objemu dřeva z fotografií a podporu rychlého odhadu či dokumentace je vhodný WoodProfi. Tyto nástroje mohou urychlit práci, zlepšit auditovatelnost a usnadnit sdílení výsledků.
Mezi další moderní nástroje patří RFID čipy a čtečky pro sledování konkrétních klád v rámci logistického řetězce, nebo ultrazvukové a rentgenové skenery na pilách. Celkově technologie míří k tomu, že měření bude rychlejší, přesnější a lépe auditovatelné.
Praktické tipy pro měření kulatiny
1. Měření průměru: Průměr kulatiny vždy měřte kolmo na podélnou osu kmene. Pokud je čelní řez oválný, proveďte dvě měření – největší a nejmenší tloušťku – a zprůměrujte je. U tenčích výřezů postačí jedno měření. Průměr se obvykle udává s přesností na celé centimetry a zaokrouhluje se dolů.
2. Měření délky: Délku kmene či výřezu měřte podél osy. Pamatujte, že v ČR se k délce standardně přidává nadměrek pro zpracování, ale ten se do obchodního objemu nezapočítává. Při výpočtu objemu tedy používejte jmenovitou délku bez nadměrku. Délky se měří s přesností na 0,1 m a zaokrouhlují směrem dolů.
3. Srážka na kůru: Pokud potřebujete objem pod kůrou a měříte průměry v kůře, je nutné provést odhad tloušťky kůry. V běžné praxi existují tabulky tloušťky kůry podle průměru a druhu dřeviny. Důležité je, že zvolený způsob srážky na kůru musí být konzistentní pro celou dodávku dříví.
4. Prevence chyb: Vždy používejte cejchované měřidlo, zapisujte údaje jasně a raději dvakrát zkontrolujte výpočet objemu. U elektronických měřicích zařízení je třeba je před použitím nakalibrovat a průběžně ověřovat jejich výstupy kontrolním měřením.
5. Dodržování předpisů: Seznamte se s aktuálními normami a doporučeními. Například tloušťka nad 20 cm by se měla měřit dvakrát křížem. Také zaokrouhlování rozměrů dolů je předepsané proto, aby se zabránilo nadhodnocení objemu.
Tabulka objemů kulatiny (m³ pod kůrou)
Následující tabulka uvádí orientační objemy kulatiny bez kůry pro vybrané průměry a délky výřezů. Hodnoty byly vypočteny Huberovou metodou.
| Středový průměr (cm) | Délka 2 m | Délka 4 m | Délka 6 m |
|---|---|---|---|
| 20 cm | 0,063 m³ | 0,126 m³ | 0,188 m³ |
| 30 cm | 0,142 m³ | 0,283 m³ | 0,425 m³ |
| 40 cm | 0,251 m³ | 0,503 m³ | 0,754 m³ |
| 50 cm | 0,392 m³ | 0,785 m³ | 1,177 m³ |
Pozn.: Průměr je brán jako průměr kmene bez kůry v polovině délky výřezu. Pro jinou tloušťku kůry nebo kónický tvar mohou skutečné objemy mírně kolísat. Uvedené hodnoty ale dobře odpovídají normovým kubírovacím tabulkám.
Využití tabulky: Při odhadu zásoby dřeva v lese lze podle průměru kmene a jeho délky získat orientační objem. Přesnější hodnoty pro všechny průměry obsahují oficiální krychlící tabulky, které používají lesníci. Tato zjednodušená tabulka demonstruje, jak rychle objem roste s průměrem – například kmen o průměru 50 cm má objem zhruba dvojnásobný oproti průměru 40 cm při stejné délce.
Shrnutí
Měření kulatiny a výpočet jejího objemu je nezbytnou součástí lesnické praxe v ČR. Ať už jde o ruční měření průměrkou podle ČSN nebo využití chytrých aplikací, cílem je vždy určit objem dřeva co nejpřesněji a jednotně. Díky standardizovaným vzorcům, jednotkám a dodržování norem lze objemy porovnávat a převádět. Pečlivost při měření zajistí férové vztahy mezi prodávajícími a kupujícími a podpoří trvale udržitelné hospodaření našich lesů.
Pro praktickou práci v terénu a digitální záznamy lze využít Záznamník a pro měření a odhad objemu dřeva z fotografií WoodProfi.
